Гибкие базальтопластиковые связи Гален, БПА-250-6-2П


Цена за шт. 9,90 руб.
Наличие и цены
уточняйте у менеджеров
Купить
Товар добавлен в корзину Оформить заказ
Положить в корзину Оформить заказ
Сделайте заказ по телефону
(4722) 500-832 или в нашем офисе
(схема проезда)
Тип
гибкие связи
Материал
базальтопластик
Диаметр
6 мм
Длина
250 мм
Производственная группа
Гален
Страна изготовления
Россия
Область применения
для кирпичной кладки
Название сертификата Скачать .pdf

Гибкие связи для кирпичной кладки (диаметр 6 мм)

Область применения:

Гибкие связи диаметром 6 мм применяются для кирпичной кладки, как правило в трехслойных кирпичных стенах с внутренним утеплением. Они соединяют между собой несущий и облицовочный слой. При необходимости возможно создание вентилируемого зазора.
Конструкция

Гибкая связь представляет собой стержень круглого сечения с утолщениями из песка на концах, которые выполняют роль анкера при фиксации в швах кладки. Песчаные анкеры обеспечивают адгезию со строительным раствором и дополнительную защиту поверхности от коррозии в щелочной среде бетона. Для создания воздушного зазора применяется защелкивающийся фиксатор из пластика.
Маркировка:

БПА-300-6-2П

где: БПА — базальтопластиковая арматура, 300 — длина связи, 6 — диаметр стержня, 2П — два песчаных анкера.

Длина гибкой связи (L) для стены с воздушным зазором подбирается следующим образом:

L=90 мм + Т + 40 мм + 90 (150) мм

где Т — толщина слоя утеплителя, 40 мм — величина воздушного зазора, 90 мм — минимальная глубина заделки гибкой связи в облицовочный слой, 90 мм — минимальная и 150 мм максимальная глубина заделки гибкой связи в несущую стену.

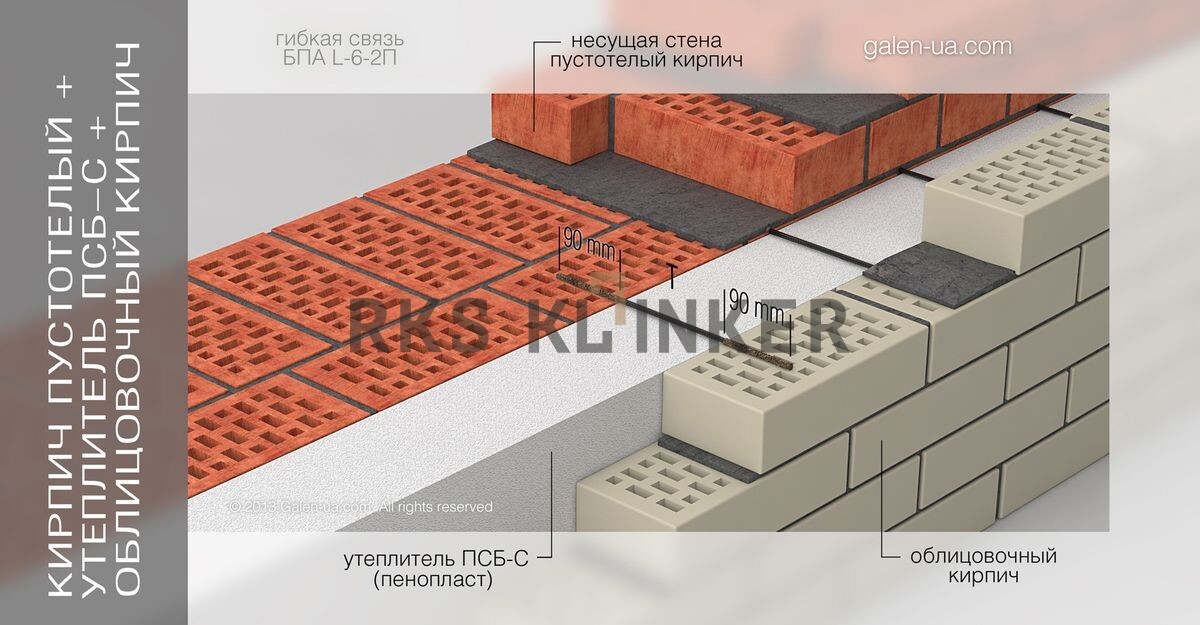

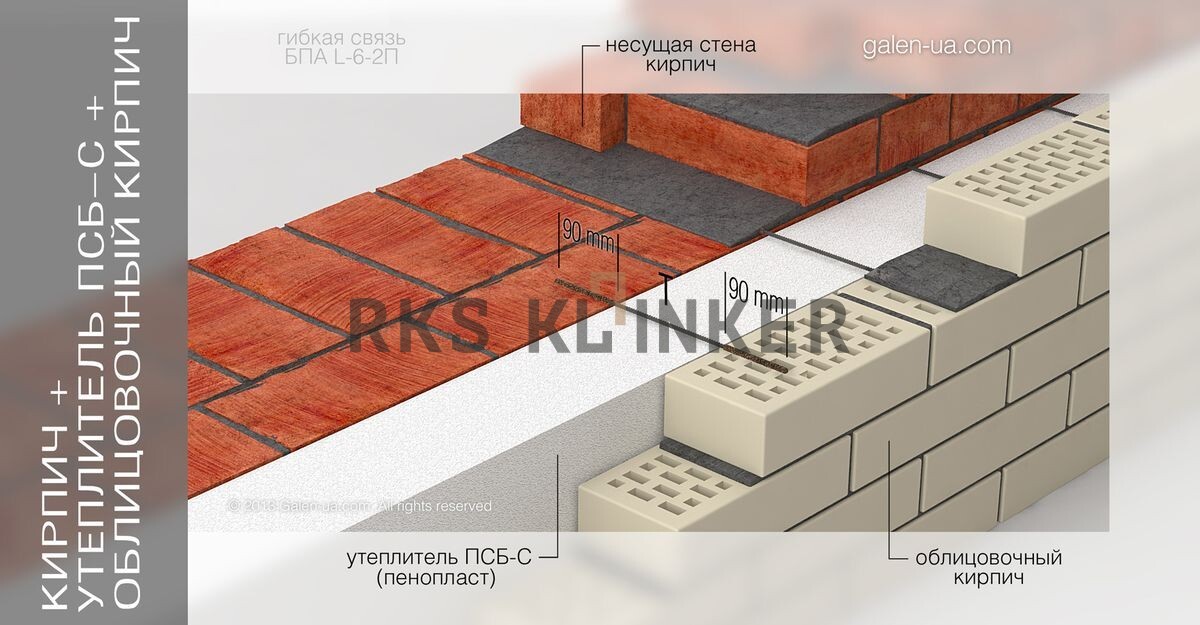

Для стены без вентилируемого зазора L=90 мм + Т + 90 (150)мм.
Технические характеристики:
Диаметр — 6 мм;
Минимальная глубина анкеровки — 90 мм;
Модуль упругости при растяжении — 51000 МПа;
Модуль упругости при сжатии — 30000 МПа;
Разрушающее напряжение при растяжении, не менее — 1000 МПа;
Разрушающее напряжение при изгибе — не менее 1000 МПа;
Усилие вырыва из раствора М100 — не менее 4000 Н;
Относительная деформация при разрыве — не менее 3 %;
Коэффициент теплопроводности — 0,46 Вт/м*0С.
Установка гибких связей:
Количество и расположение гибких связей в многослойных стенах определяется на стадии проектно-сметной документации.

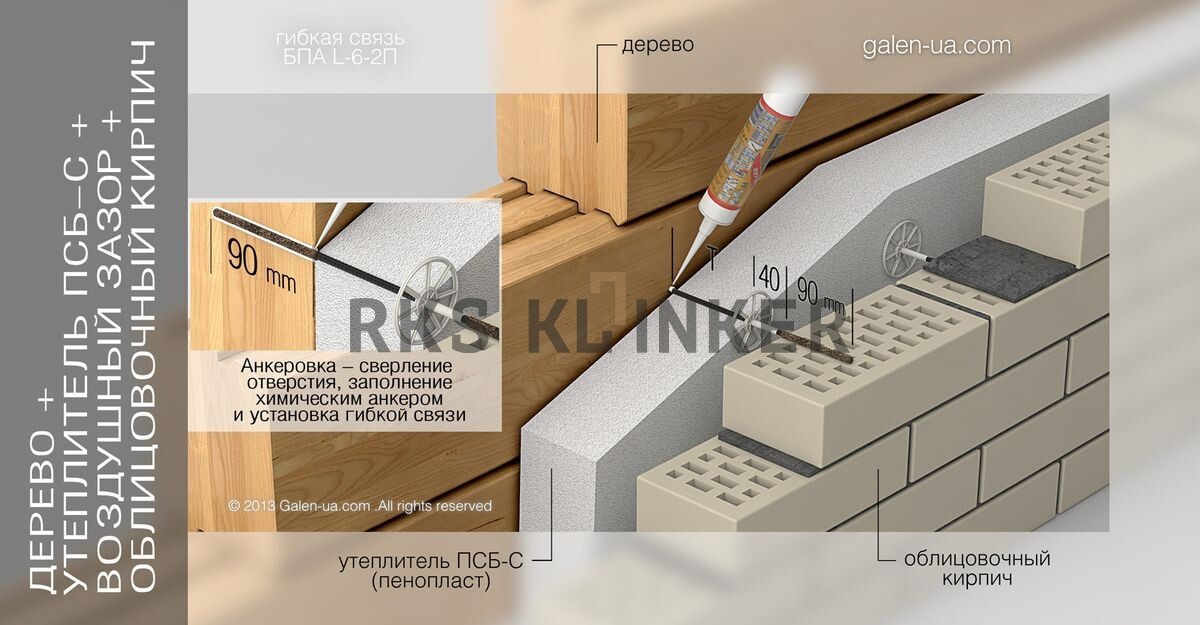

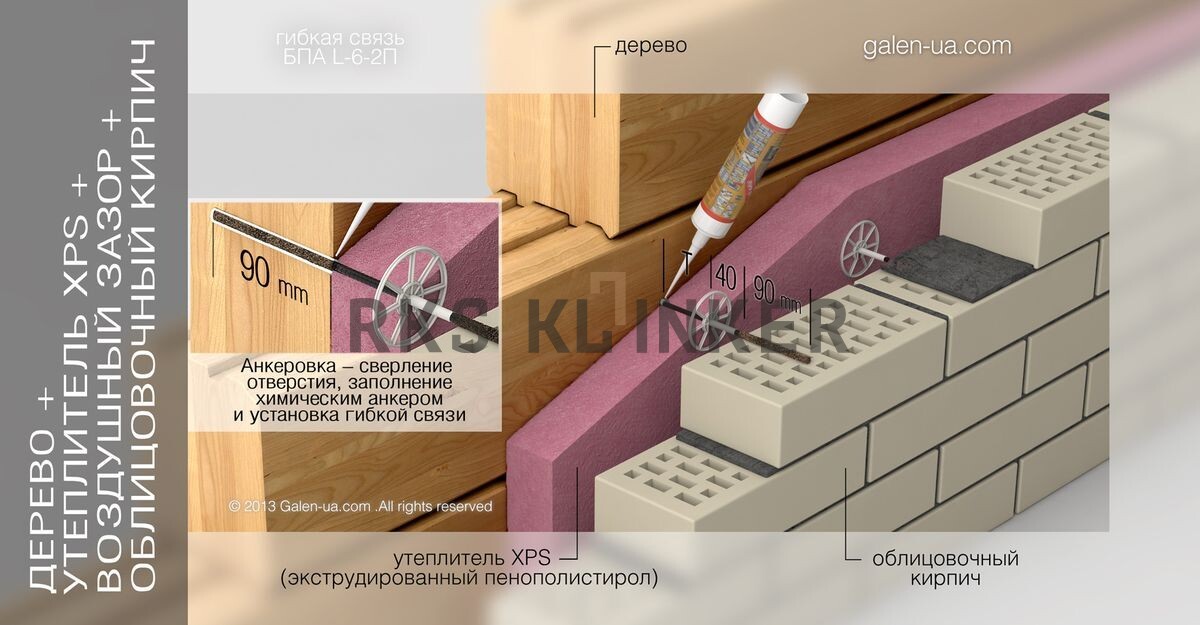

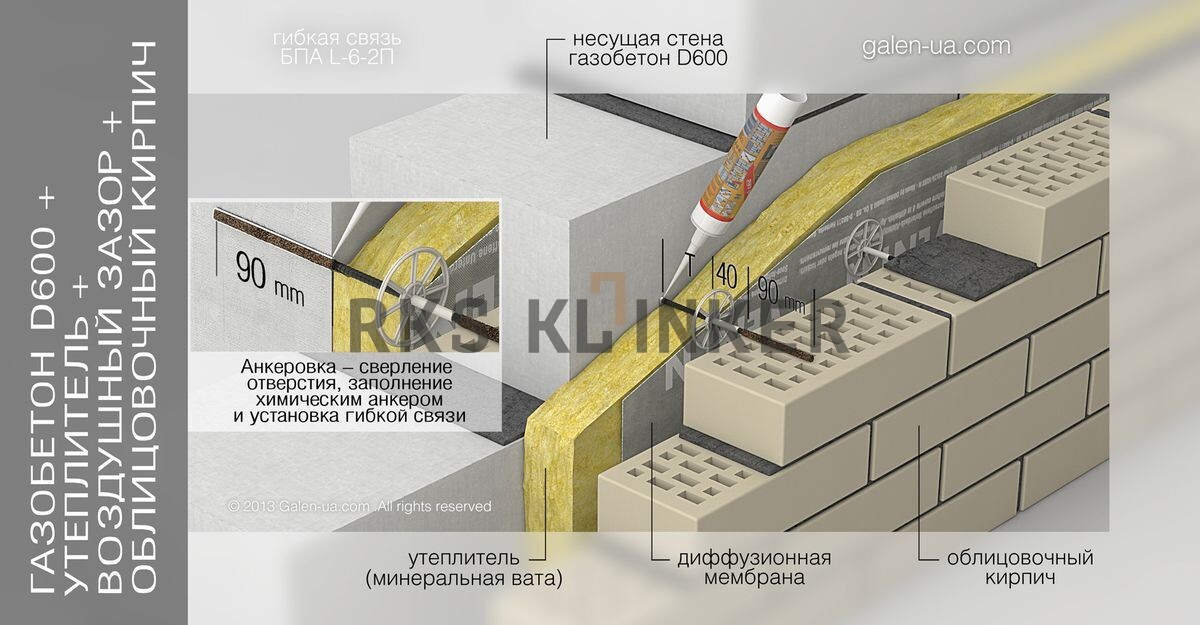

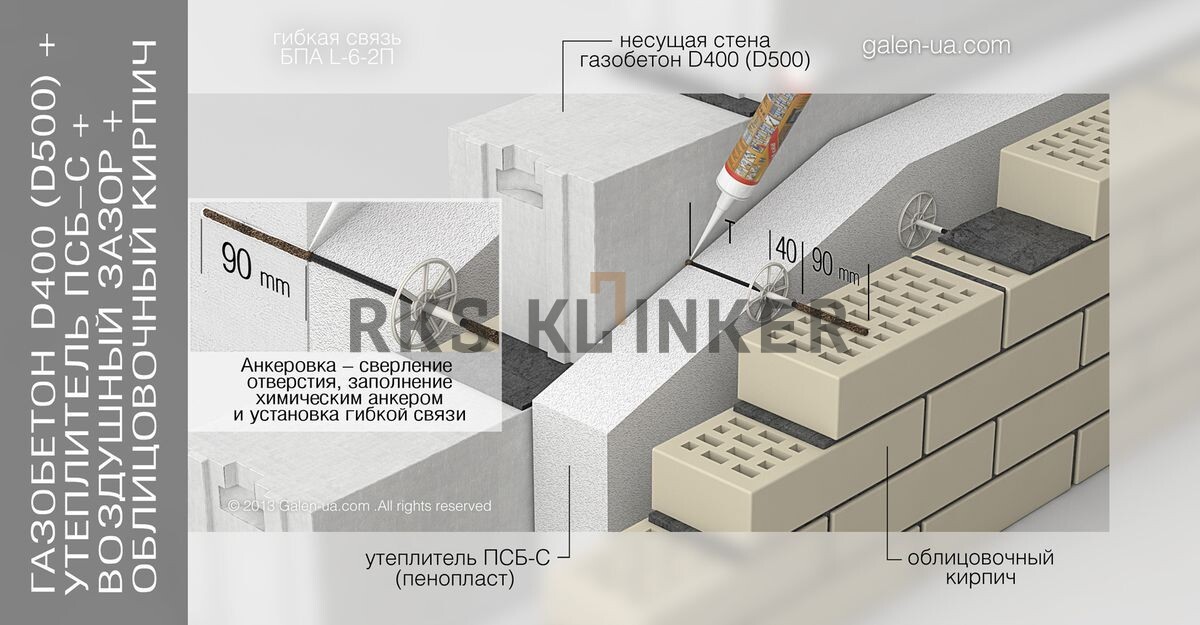

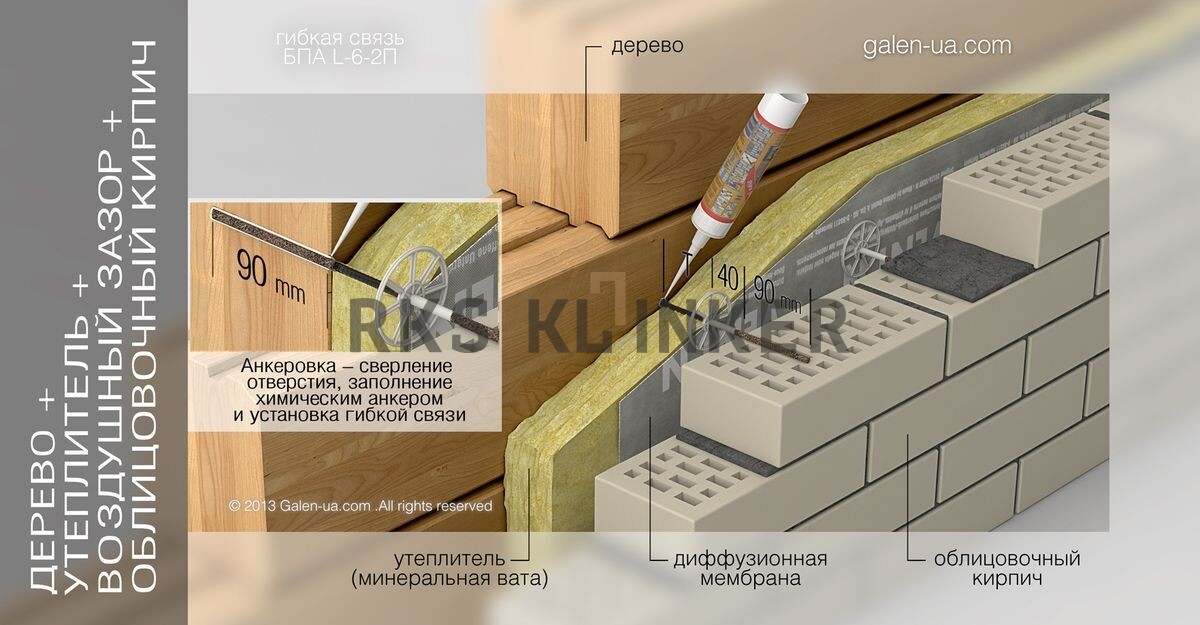

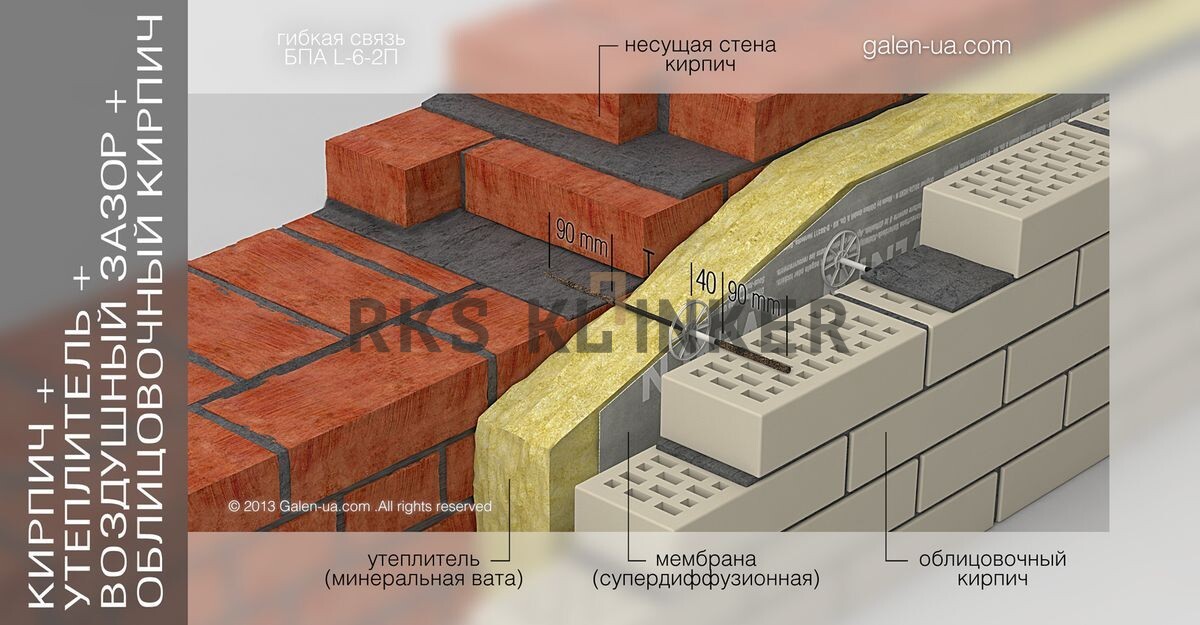

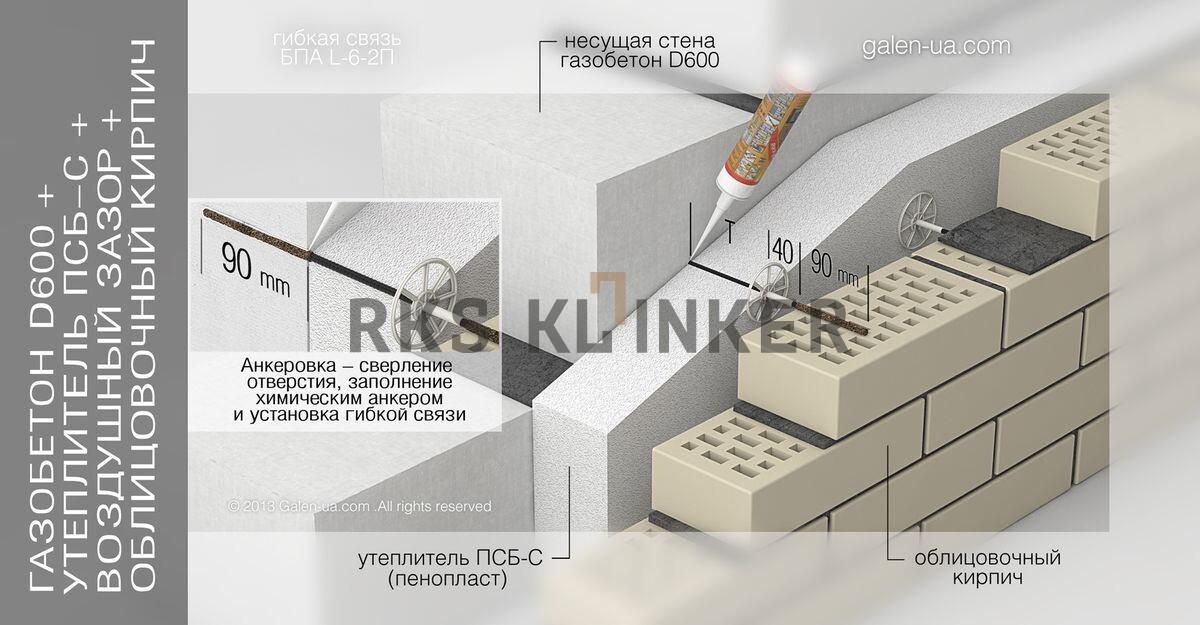

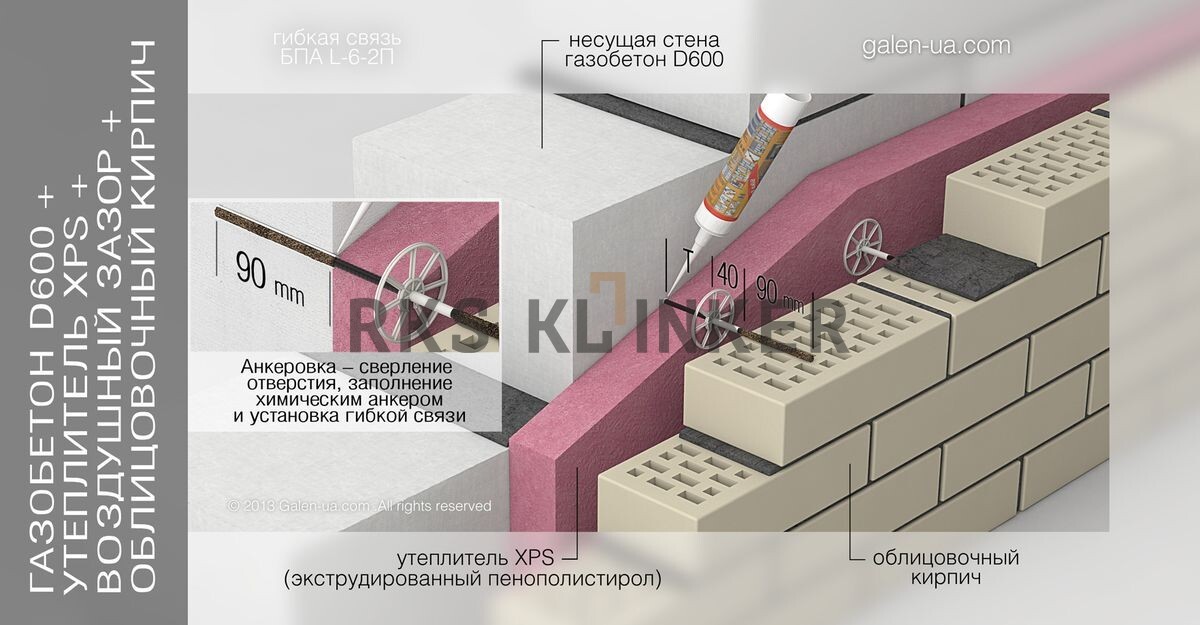

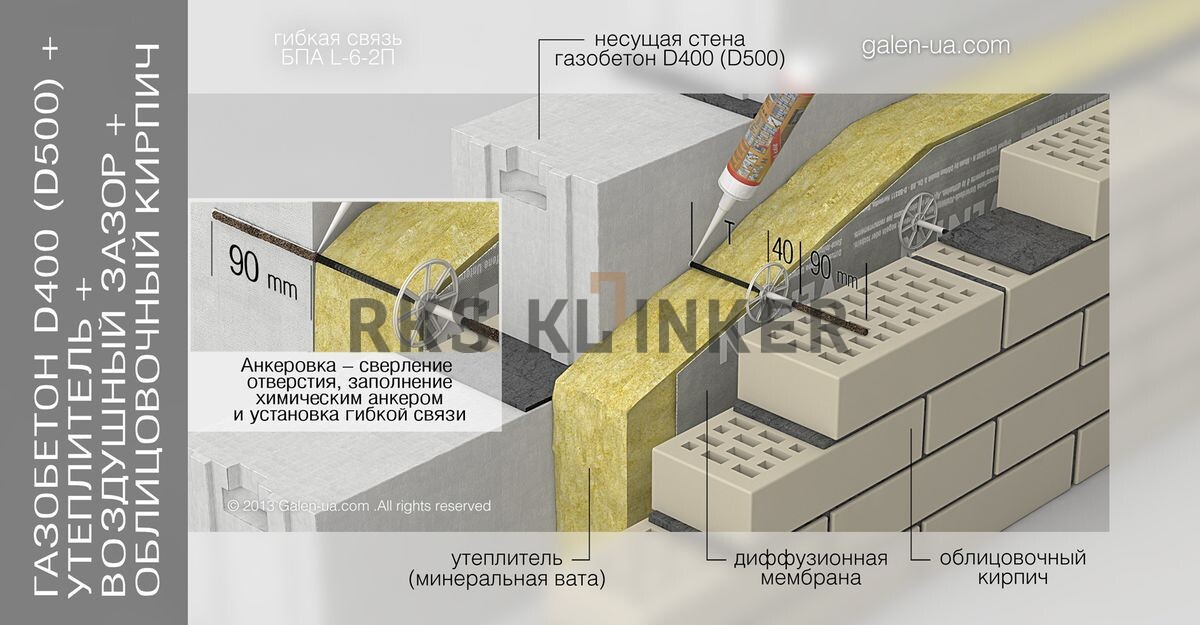

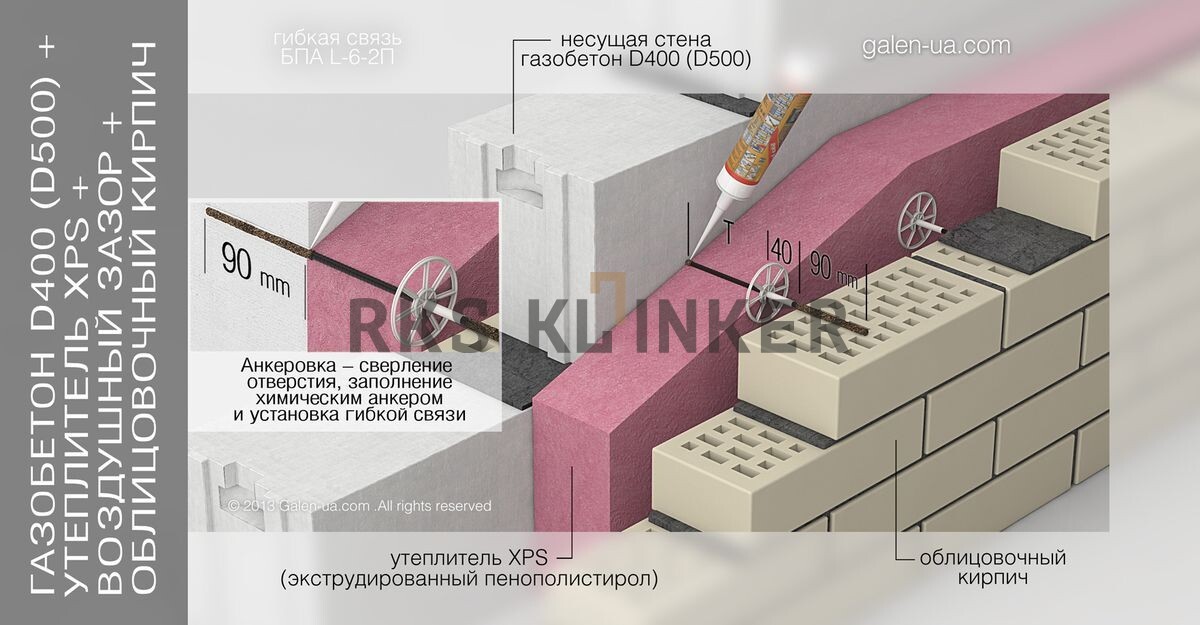

Установка гибких связей диаметром 6 мм с созданием вентилируемого зазора

Обычно на 1 квадратный метр глухой стены требуется 4-5изделия. При утеплении стен минераловатной плитой шаг базальтопластиковых гибких связей и по вертикали, и по горизонтали составляет 500 мм. При утеплении стен пенополистиролом или пенополиуретаном шаг связей по вертикали равен высоте плиты, но не более 1000 мм, шаг по горизонтали – 250 мм, но не менее шага из расчета 4 шт/кв.м.

Дополнительно гибкие связи устанавливают по периметру проемов, у деформационных швов, у парапета с шагом 30 см и в углах здания.

Минимальная рекомендуемая глубина заделки гибкой связи «Гален» в облицовочный слой и в несущую стену – 90 мм.

Если горизонтальные швы наружного и внутреннего слоев, в которые монтируются связи, не совпадают, то во внутреннем слое связи ставятся в вертикальном шве с тщательной заделкой шва цементно-песчаным раствором.

Технология работ по установке гибких связей должна исключать возможность их расшатывания. Рекомендуется сначала монтировать теплоизоляционный слой и только после этого устанавливать гибкие связи путем их укладки на плиту утеплителя или прокалывания сквозь нее. В случае крепления утеплителя на ранее установленные гибкие связи необходимо перед его монтажом выждать время схватывания строительного раствора в швах кладки, в которых вмонтированы связи.

Компания РеКонСтрой, осуществляет поставки гибких базальтопластиковых связей Гален в Белгород, Старый Оскол, Курск и Воронеж.
