Гибкие базальтопластиковые связи Гален, БПА 200-6-1П


Цена за шт. 10,20 руб.
Наличие и цены
уточняйте у менеджеров
Купить
Товар добавлен в корзину Оформить заказ
Положить в корзину Оформить заказ
Сделайте заказ по телефону
(4722) 500-832 или в нашем офисе
(схема проезда)
Тип
гибкие связи
Материал
базальтопластик
Диаметр
6 мм
Длина
200 мм
Производственная группа
Гален
Страна изготовления
Россия
Область применения
соединяют монолитную стену с облицовочным слоем через утеплитель
Название сертификата Скачать .pdf

Гибкие связи для утепления монолитных зданий (диаметр 6 мм)

Область применения:

Гибкие связи диаметром 6 мм с одним песчаным анкером и гильзой соединяют несущую монолитную стену с облицовочным слоем через утеплитель. При необходимости возможно создание вентилируемого зазора.

Конструкция

Гибкая связь представляет собой стержень круглого сечения с песчаным анкером на одном конце и дюбельной гильзой на другом. В основании через утеплитель сверлится отверстие, в которое забивается дюбель, а свободный конец связи с песчаным анкером крепится в кладочный шов облицовочного слоя. Для создания воздушного зазора применяется защелкивающийся фиксатор из пластика.

Маркировка:

БПА-300-6-1П

где: БПА — базальтопластиковая арматура, 300 — длина связи, 6 — диаметр стержня, 1П — 1 песчаный анкер.

Длина гибкой связи (L) для стены с воздушным зазором подбирается следующим образом:

L=90 мм + Т + 40 мм + 90 (150) мм

где Т — толщина слоя утеплителя, 40 мм — величина воздушного зазора, 90 мм — минимальная глубина заделки гибкой связи в облицовочный слой, 90 мм — минимальная и 150 мм максимальная глубина заделки гибкой связи в несущую стену.

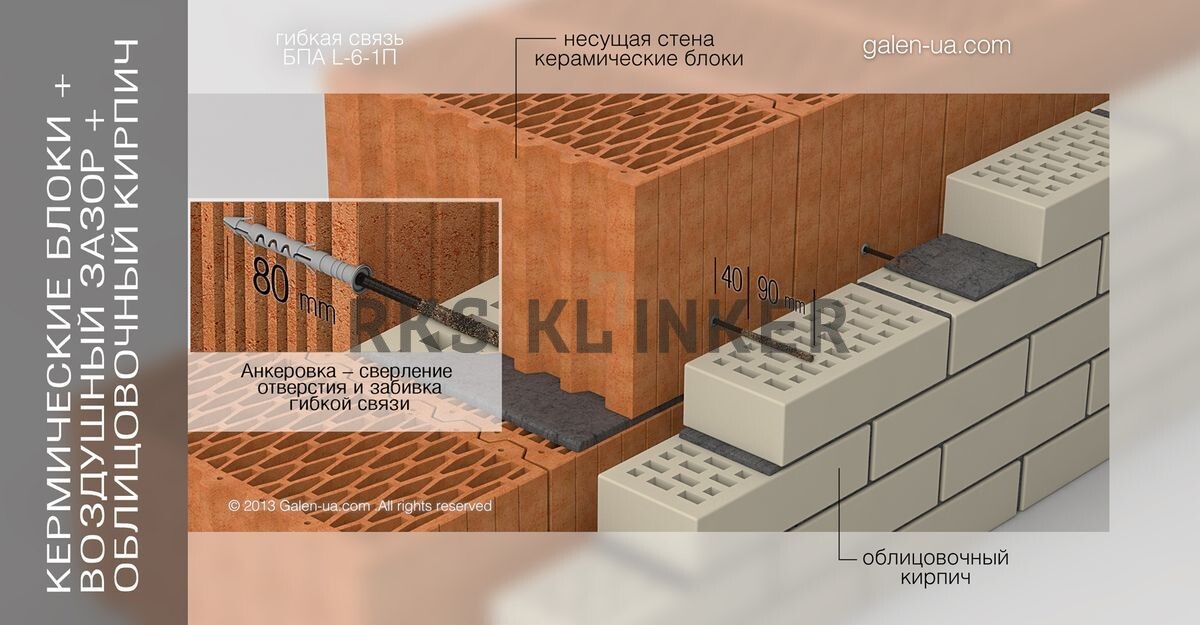

Для стены без вентилируемого зазора L=90 мм + Т + 90 (150)мм.


Технические характеристики:

Диаметр — 6 мм;
Минимальная глубина анкеровки — 90 мм;
Модуль упругости при растяжении — 51000 МПа;
Модуль упругости при сжатии — 30000 МПа;
Разрушающее напряжение при растяжении, не менее — 1000 МПа;
Разрушающее напряжение при изгибе — не менее 1000 МПа;
Усилие вырыва из бетона (В25) гильзы — не менее 700 Н;
Усилие вырыва из раствора М100 — не менее 4000 Н;
Относительная деформация при разрыве — не менее 3 %;
Коэффициент теплопроводности — 0,46 Вт/м*0С.

Установка гибких связей:

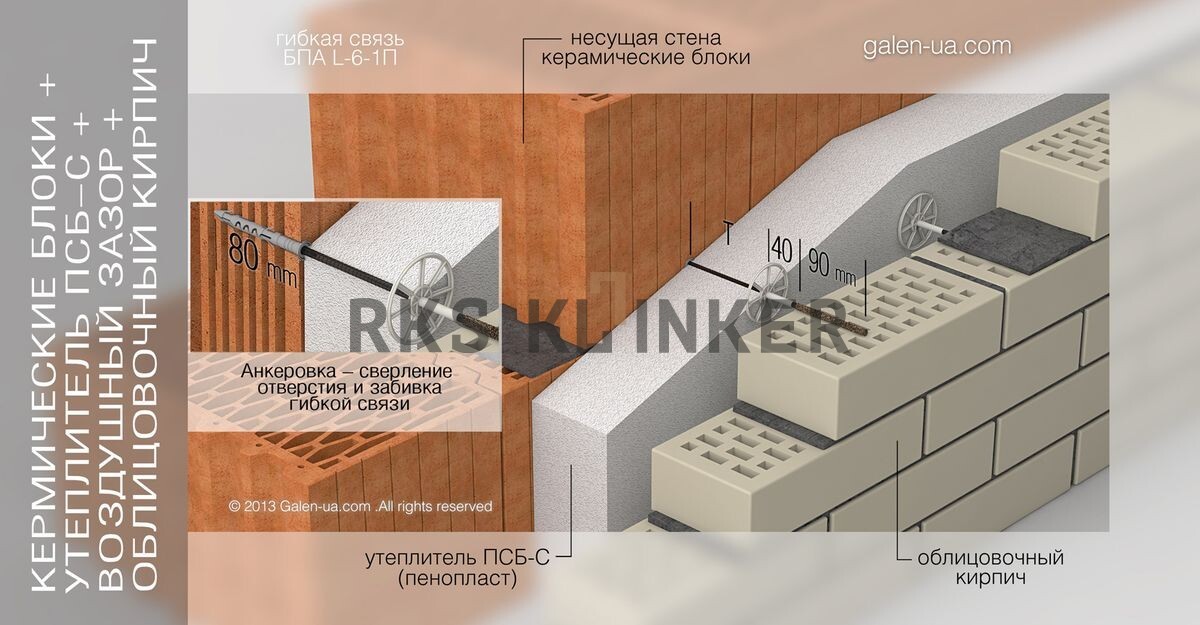

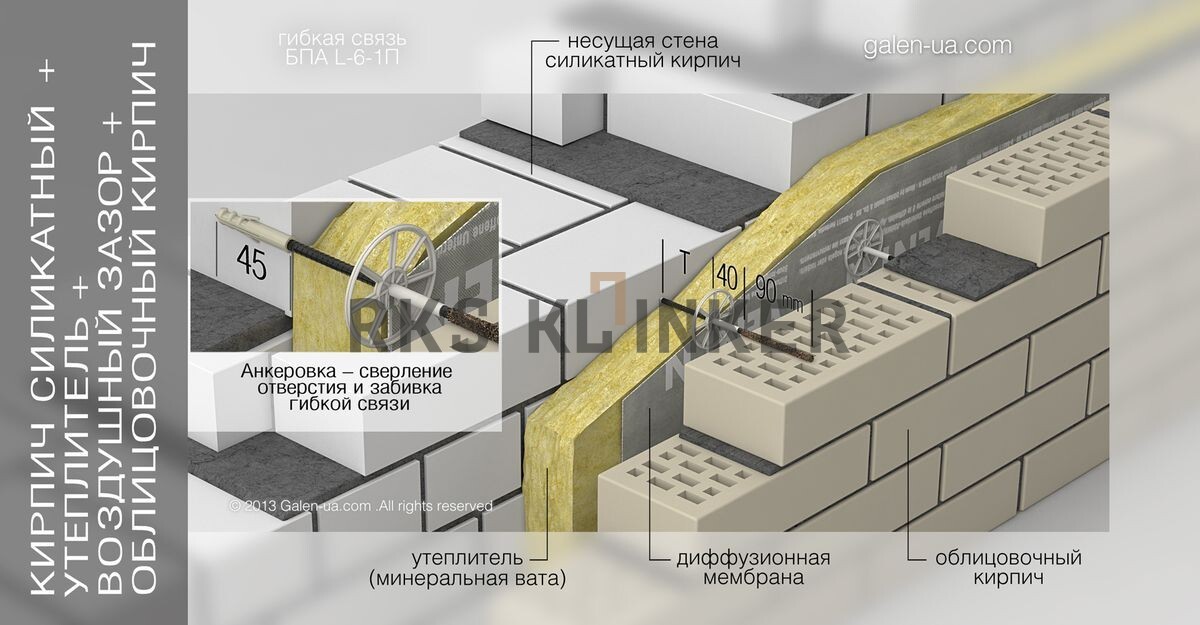

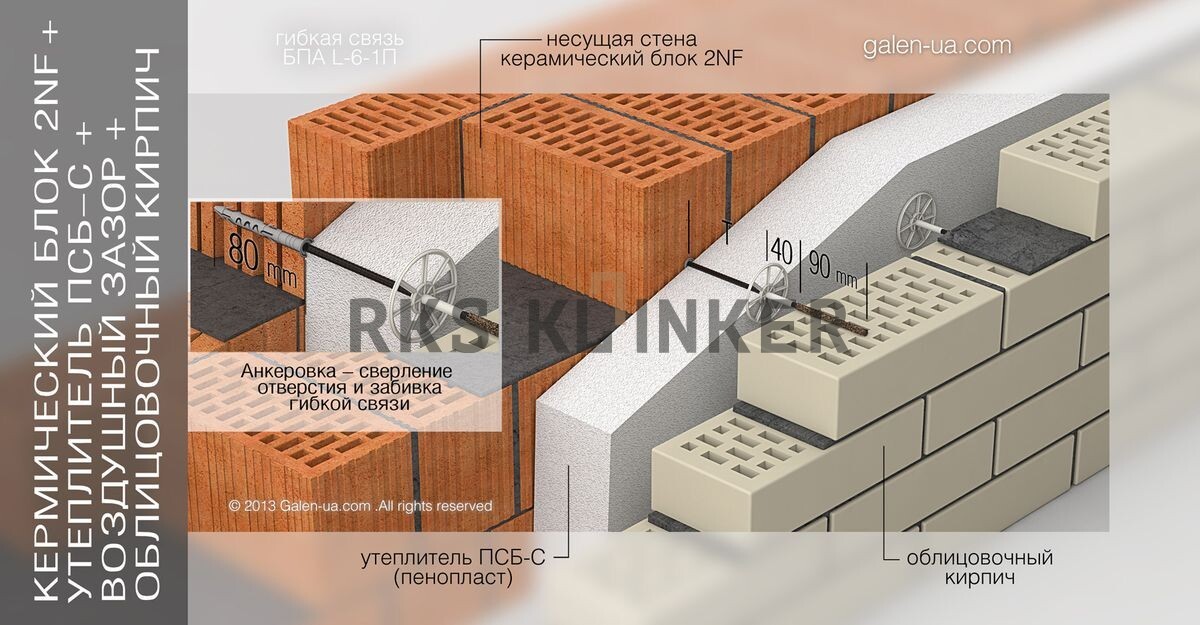

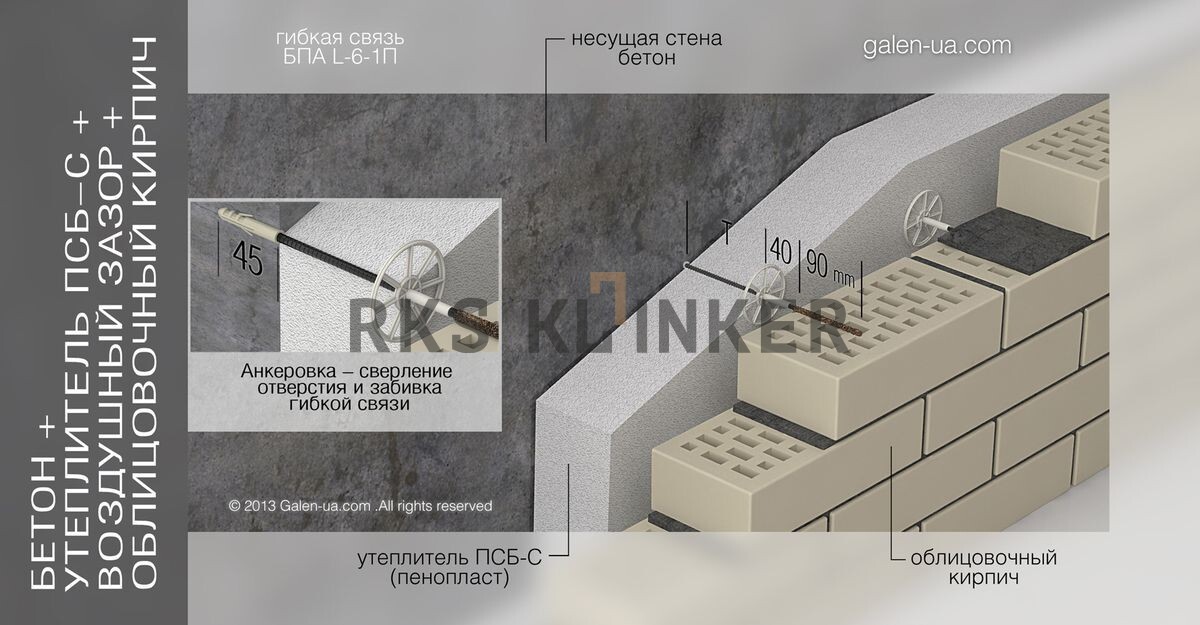

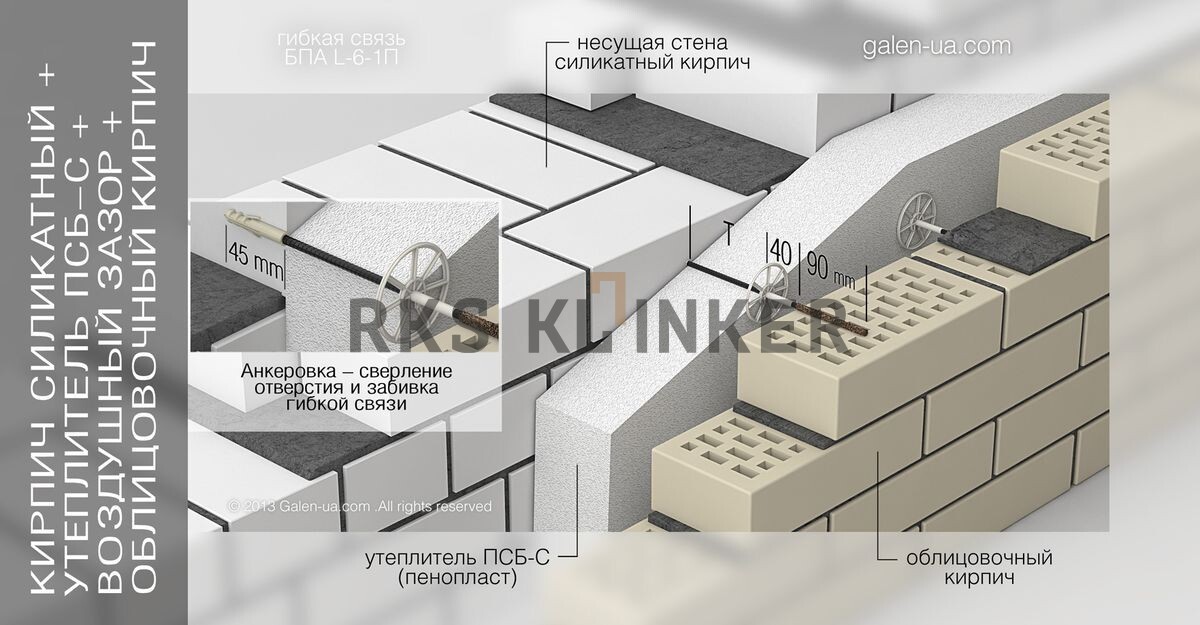

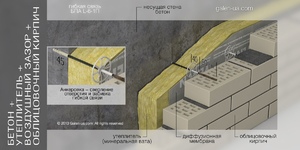

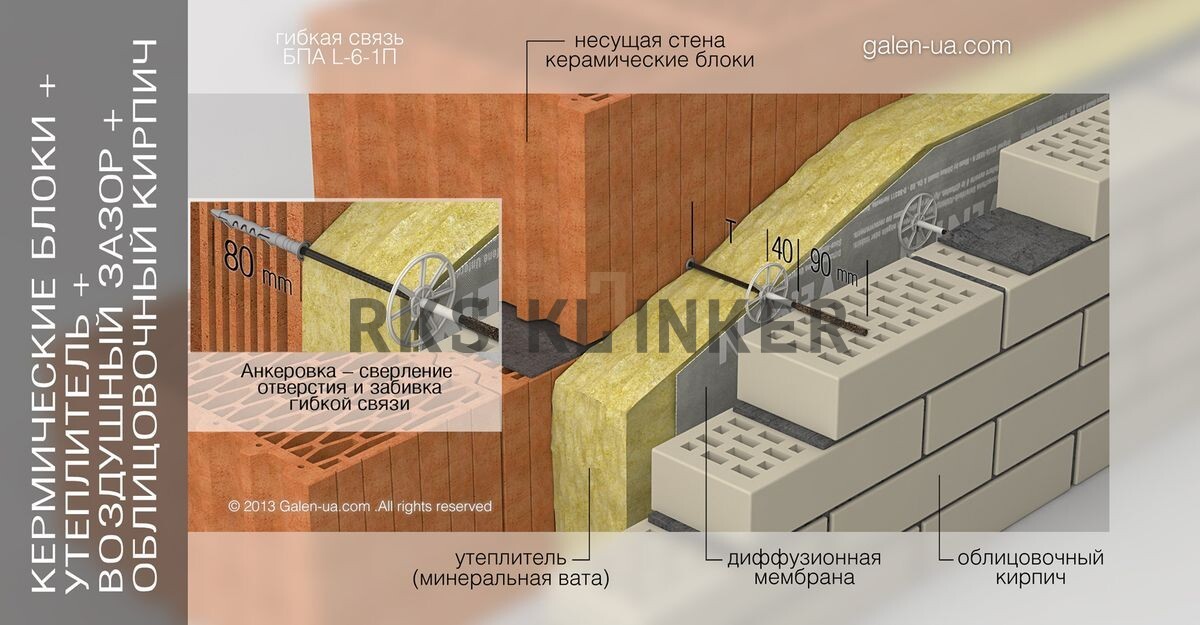

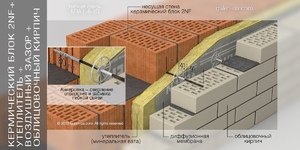

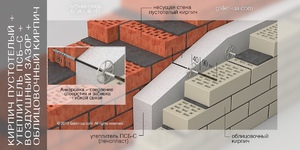

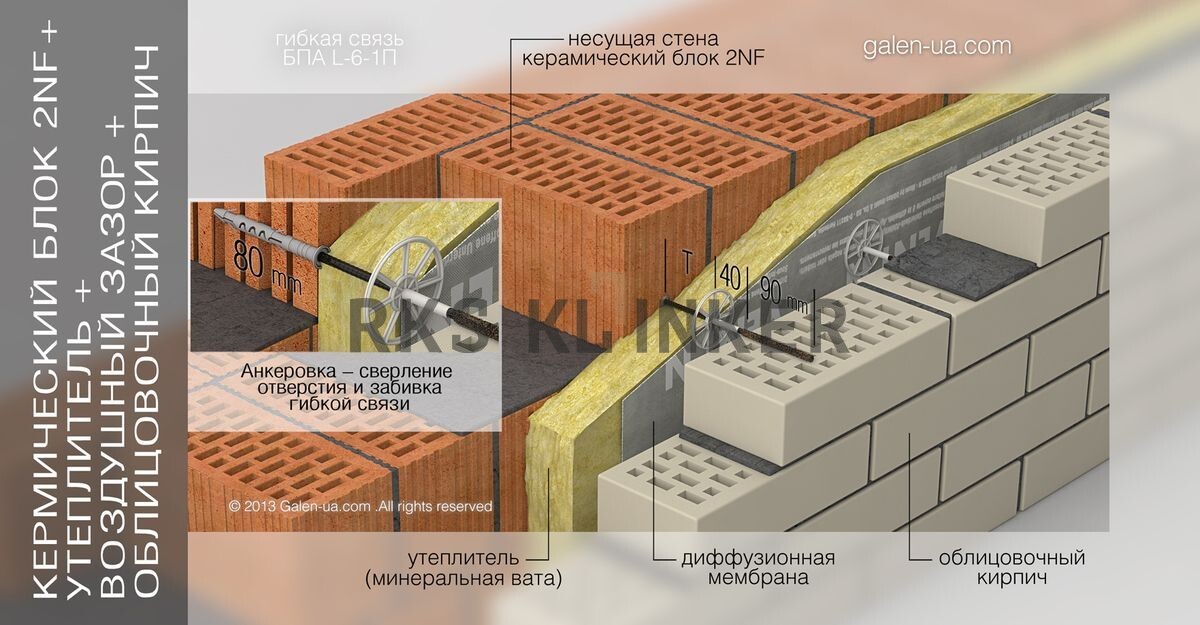

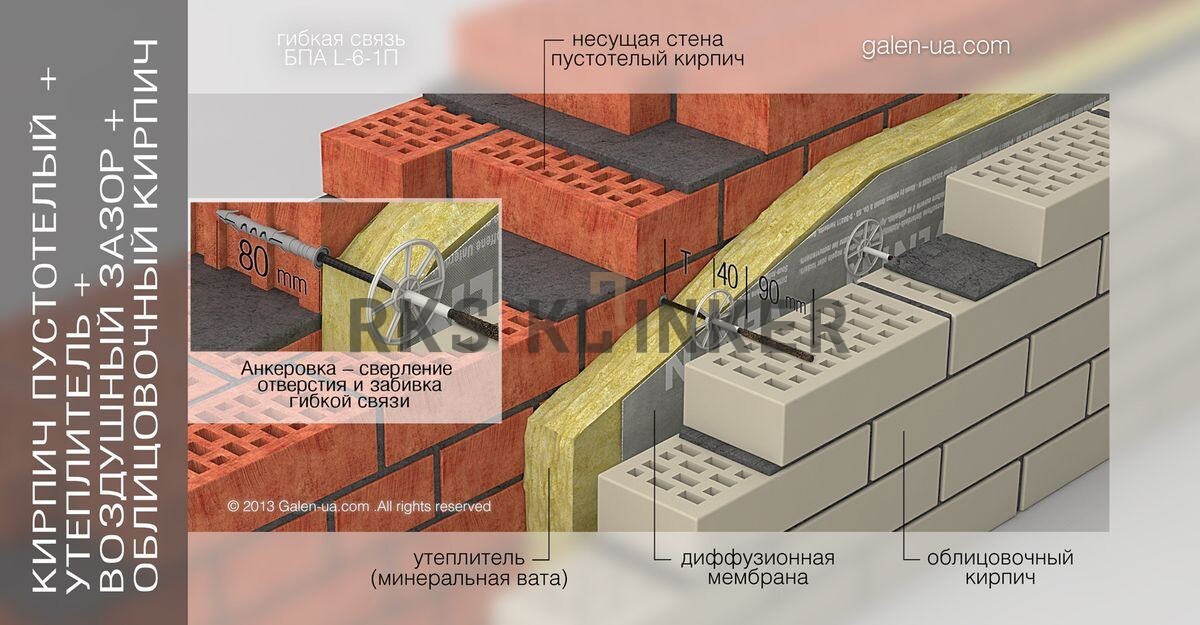

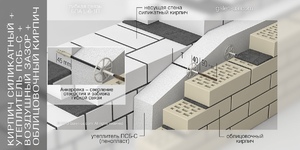

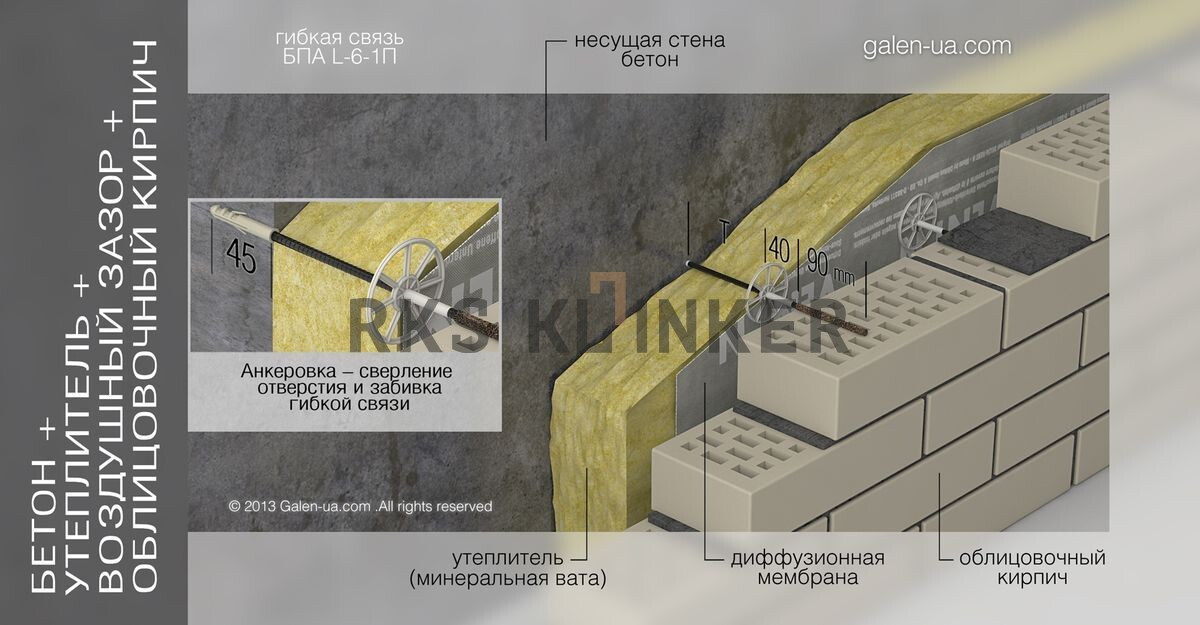

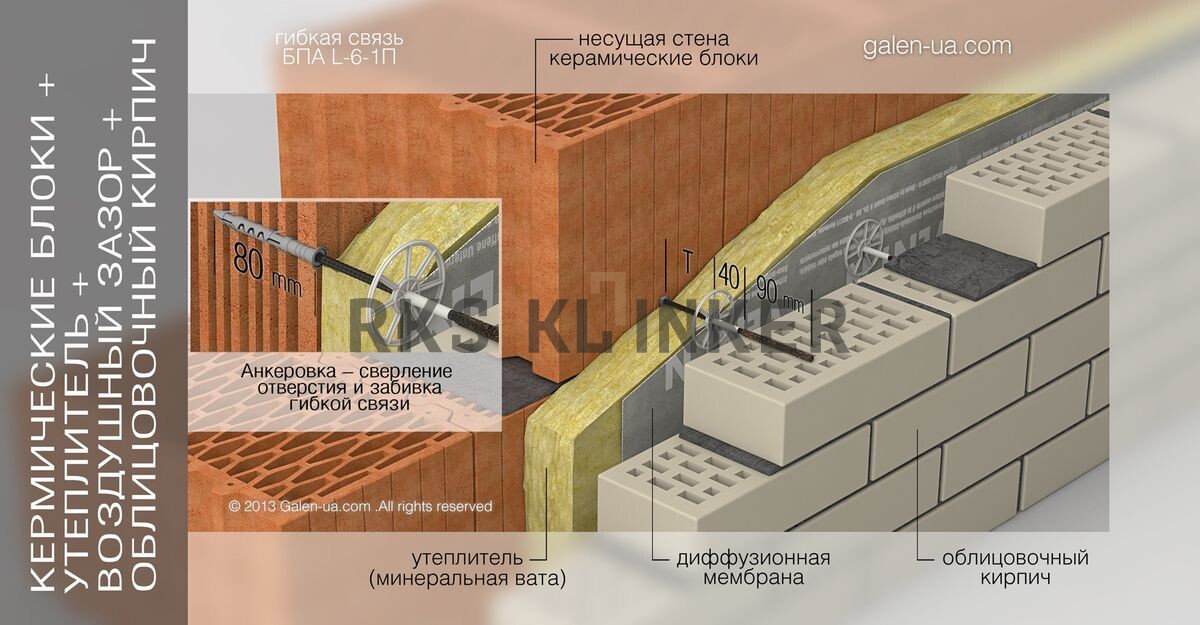

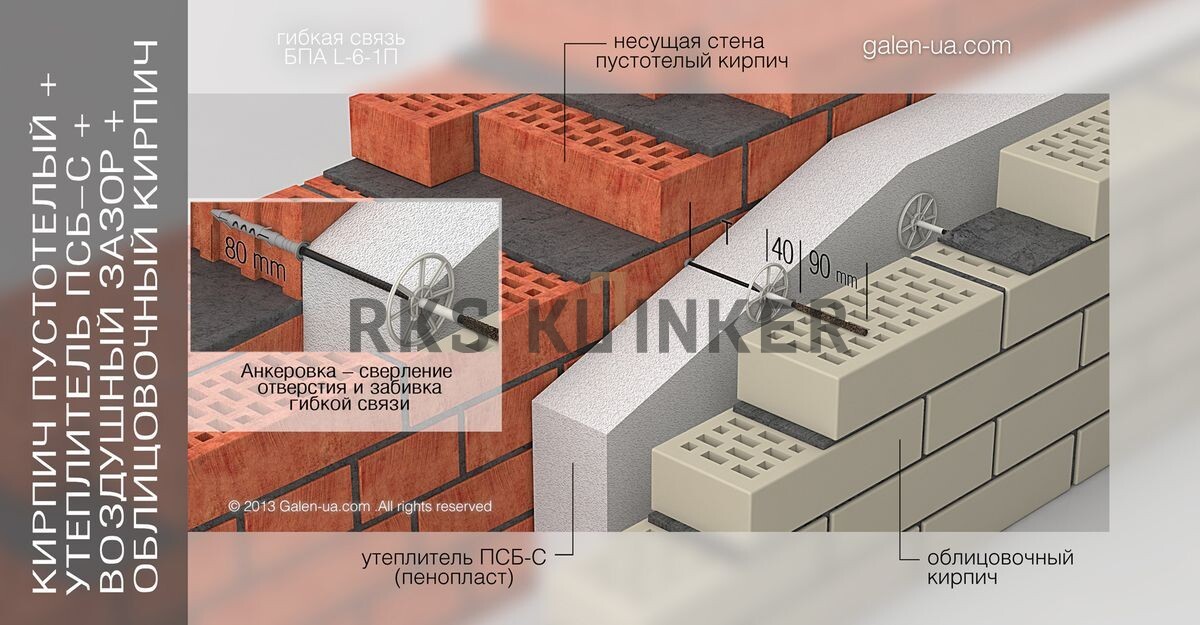

Установка гибких связей с созданием вентилируемого зазора

Количество и расположение гибких связей в многослойных стенах определяется проектом.

Обычно на 1 квадратный метр глухой стены требуется 4-5 изделий.

 Рекомендуемый шаг гибких связей «Гален» и по вертикали, и по горизонтали – 500 мм.

Дополнительно гибкие связи устанавливают по периметру проемов, у деформационных швов, у парапета с шагом 300 мм и в углах здания.

 Монтаж гибких связей «Гален» диаметром 6 мм с одним песчаным анкером и гильзой выполняется в следующей последовательности:

  1. На закрепленном утеплителе отмечают место сверления отверстия под гибкую связь таким образом, чтобы после установки связи ее конец с песчаным напылением попал в растворный шов облицовочного слоя.
  2. В основании через утеплитель перфоратором просверливают отверстие. Важно иметь в виду, что диаметр используемого бура должен составлять 10 мм, а глубина отверстия должна быть на 10-15 мм больше длины гильзы соответствующей марки гибкой связи, но не менее 6 см.
  3. Полученное отверстие продувают от пыли грушей.
  4. В готовое отверстие вставляют конец гибкой связи с гильзой и забивают ее молотком.
  5. Свободный конец связи с песчаным анкером заделывается в кладочный шов облицовочного слоя. Минимальная глубина анкеровки гибкой связи – 9 см.

Компания РеКонСтрой, осуществляет поставки гибких базальтопластиковых связей Гален в Белгород, Старый Оскол, Курск и Воронеж.
